edi模塊的工作原理圖及內部結構圖
2020-08-14 10:02:42
admin
5208
edi模塊的工作原理主要是利用樹脂和電極板配合達到去除水中離子的目的，edi模塊的工作原理和內部結構是怎樣子的，本篇文章都會給大家詳細的解答。
edi模塊的工作原理主要是利用樹脂和電極板配合達到去除水中離子的目的，edi模塊的工作原理和內部結構是怎樣子的，本篇文章都會給大家詳細的解答。

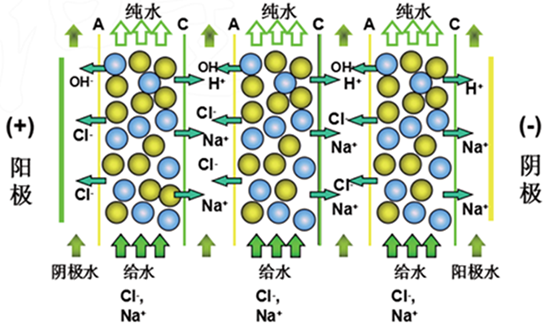

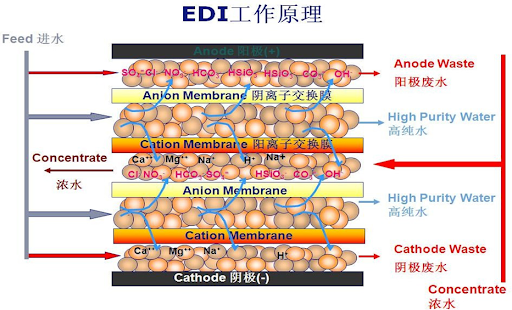

EDI模塊的工作原理
EDI模塊由六部分組成：陰離子/陽離子電極板，陰離子/陽離子交換膜，陰離子/陽離子交換樹脂，濃縮室流路，淡水室流路，極水室。 EDI模塊去除水中的鹽分主要分為兩個階段。它是強離子化離子的遷移期（高鹽度區域）和弱離子化物質的電離子期（低鹽度區域）。
樹脂吸附保留在水中的離子。在電極的作用下，捕獲的離子將陰離子移動到正電極，將正離子移動到負電極。陽離子穿過陽離子膜并離開樹脂/膜。陰離子滲透到陰離子膜上并離開樹脂/膜。
當這些離子通過交換膜進入濃縮室時，氫離子和氫氧根離子結合形成水，氫離子和氫氧根離子的產生和轉移導致樹脂實現連續再生。這也是一種機制。濃縮離子從排水通道中排出。去離子水從樹脂/膜中流出。
edi模塊的內部結構
EDI被設計為標準模塊，而EDI單元則由多個模塊組成。每個EDI模塊都具有幾個夾在兩個電極（DC）之間的雙腔，這兩個電極是堆疊的板框結構。雙腔室包含一個淡水室（標為D）和一個濃水室（標為C），兩個腔是一對陰離子膜和陽離子膜（陰離子取向膜或陽離子取向膜）它們也被膜分開），并且在陰陽膜之間填充了陰陽樹脂的混合層以形成腔室D.陰陽膜和陽離子膜分別連接到另一個室D的陽、陰道構成房間C。
淡水室：離子交換樹脂填充在陰離子交換膜和陽離子交換膜之間，以形成淡水單元。
濃縮室：在相鄰的淡水單元的陰離子和陽離子交換膜之間添加樹脂，以形成濃縮室。
極性水室：在電極板和相鄰的離子交換腰之間添加樹脂，以形成極性水室。一種部件具有正極和負極極性水室。
絕緣板和壓力板。
電源和水的連接。
EDI技術的最大特點是使用電場和離子膜來代替離子交換樹脂的化學再生并且如果出現了損壞edi模塊是可以維修的。因此，EDI模塊純水系統在設備結構，運行和運行成本方面比混合床具有明顯的優勢，并且可以克服由于回收樹脂引起的排水問題。
EDI模塊的作用
Edi模塊主要用來制備超純水通常用于微電子，半導體，發電，制藥和研究實驗室。 EDI模塊還可以用于制藥蒸餾水，食品和飲料生產用水，化工廠工藝用水以及其他超純水應用。
