edi模塊接線圖

2022-06-09 10:08:00

admin

1049

很多購買edi模塊的人，都不知道edi模塊怎么連接，雖然edi模塊連接線不多，但是每一根都是有固定的連接地方，連接錯了很有可能造成模塊短路或者燒壞。接下來水天藍環保小編就以西門子edi為例給大家介紹一下edi模塊接線圖。

分享代碼：

很多購買edi模塊的人，都不知道edi模塊怎么連接，雖然edi模塊連接線不多，但是每一根都是有固定的連接地方，連接錯了很有可能造成模塊短路或者燒壞。接下來水天藍環保小編就以西門子edi為例給大家介紹一下edi模塊接線圖。

西門子edi模塊接線方法
1. 西門子edi模塊在進行接線時，要將導線管和電線從直流電源連接到陽極或陰極接線盒中的終端板。
2. 西門子edi模塊上有一條陽極引出線（＋），一條陰極引出線（－），以及一條接地線。
3. 按照西門子edi模塊接線圖將陰極接線盒和陽極接線盒分別進行連接。
4. 將直流電線正確連接到直流電源，檢查電壓電流情況是否在edi模塊手冊規定范圍之內。

西門子edi模塊接線圖
陰極接線盒內的電路圖如下所示，在進行連接時，綠線在最左邊，黑線在中間，紅線在右邊。

陽極接線盒內的電路圖如下所示，在進行連接時，紅黑綠三根線的走位和陽極接線盒不同，綠線在最左邊，還要連接上端板接地螺絲,黑線在中間，紅線在右邊，同時還要和陰極相連接。

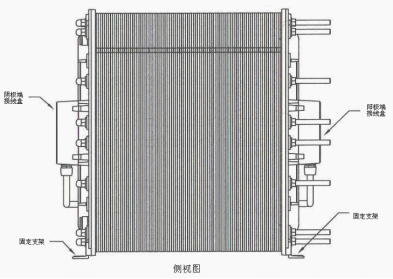

陰、陽極端接線盒的位置如下所示：

edi模塊接線時的一些注意事項
1.當edi模塊工作時，如果需要打開任何外殼前應先把電源斷開，并采取相應的斷電。
2.所有edi模塊安裝的線路必須符合當?shù)氐碾姎庖?guī)范，電壓電流一定要在規定值以內。
5. 不要在同一個導線管中放置交流和直流電纜。這樣連接可能會產生干擾并造成edi模塊故障。
6.在與西門子edi膜堆連接之前，必須確保所有的上游預處理設備和管道均已用不
含顆粒雜質的清水徹底沖洗干凈。

要想使edi模塊能發揮出最大的除鹽效果，除了要購買原裝正品，還需要掌握正確的安裝連接方法。水天藍環保提供各種進口品牌edi模塊，并提供維修和安裝技術指導。有需要可聯系我們水天藍環保：0755-23328439。

本文由水天藍環保（http://www.sqcost.cn/）原創首發，轉載請以鏈接形式標明本文地址或注明文章出處！
