2025-07-02 16:35:24
超級管理員
39

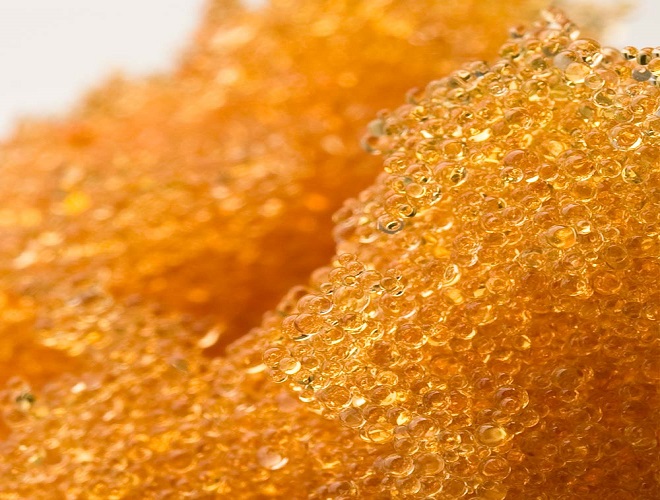

杜邦離子交換樹脂是一類具有離子交換功能的高分子材料，可根據它的功能基團的不同，可分為陽離子交換樹脂和陰離子交換樹脂兩大類。其中OH?和Cl?是常見形式。OH-型樹脂與Cl-型樹脂在性能和應用上存在顯著差異。OH-型樹脂主要用于去除水中的陰離子，特別是硅酸根等弱酸陰離子，而Cl-型樹脂則更常用于特定陰離子的選擇性吸附或某些特殊工藝過程。在實際應用中，根據工藝需求，往往需要在OH-型和Cl-型之間進行相互轉換。本文將與您分享杜邦OH-樹脂怎么轉變成Cl-型的工藝研究相關內容。
OH-型樹脂轉Cl-型的工藝方法
1.預處理階段
在轉型操作前，需對OH-型樹脂進行預處理：
反沖洗：用去離子水以5-10m/h的流速反洗10-20min，去除樹脂層中的懸浮物和破碎顆粒
沉降：靜置使樹脂自然沉降，排出上部水層
檢查：確認樹脂無結塊、無嚴重破碎現象
2.轉型操作步驟
方法一：靜態轉型法
配制5-10%的NaCl溶液（分析純）
將預處理后的OH-型樹脂浸入NaCl溶液中，樹脂與溶液體積比為1:2-1:3
間歇攪拌，每次30min，間隔2h，總接觸時間8-12h
排出廢液，用去離子水沖洗至出水pH中性
方法二：動態轉型法（柱操作）
將樹脂裝入交換柱，保持樹脂層高度不超過柱高的2/3
以2-4BV/h的流速通入5-10%NaCl溶液
轉型液用量為3-5倍樹脂體積
轉型終點檢測：測定出水中OH?濃度，當與進水中OH?濃度相近時視為終點
轉型后用去離子水以5-10BV/h流速沖洗至出水pH<8
3.轉型終點判斷
準確判斷轉型終點對保證樹脂性能至關重要，常用方法包括：
pH監測法：轉型過程中出水pH逐漸下降，當pH穩定在8左右時表明轉型基本完成
電導率法：監測出水電導率變化，當電導率趨于穩定時表示轉型完成
化學分析法：定期取樣測定樹脂交換容量，當Cl型容量達到標稱值的95%以上
工藝參數優化
1.氯化鈉溶液濃度的影響
實驗表明：
濃度<3%時，轉型不完全且耗時較長
濃度5-10%推薦范圍，轉型效率高且經濟性好
濃度>15%時，轉型效率提升不明顯且造成鹽浪費
2.溫度控制
適宜溫度范圍為25-40℃：
溫度每升高10℃，轉型速率提高約1.5-2倍
但溫度>50℃可能導致樹脂結構損傷
冬季操作時應采取保溫措施
3.接觸時間
根據轉型方法不同：
靜態法：通常需要8-12h
動態法：約2-4h（取決于流速）
4.流速控制（動態法）
推薦流速范圍：
順流再生：2-4BV/h
逆流再生：4-6BV/h
流速過高會導致轉型不均勻，過低則效率低下
轉型后處理
1.沖洗工藝
轉型完成后必須進行充分沖洗：
先用去離子水慢洗（5-10BV/h）至出水pH<8
再用快洗（10-15BV/h）至出水電導率<50μS/cm
總沖洗水量一般為10-15倍樹脂體積
2.質量檢驗
轉型質量檢驗項目包括：
交換容量測定：按GB/T11992-2008方法測定Cl型全交換容量
轉型率計算：Cl型容量/理論全交換容量×100%
物理性能檢測：粒徑分布、圓球率、含水量等
使用性能測試：在實際工作條件下測試分離效果
杜邦OH-型樹脂轉Cl-型是一個典型的離子交換過程，其關鍵在于控制好NaCl溶液濃度、溫度、接觸時間和流速等參數。動態轉型法相比靜態法具有效率高、效果好的優勢，適合工業化應用。轉型后的質量檢驗和性能測試是確保樹脂使用效果的必要環節。通過工藝優化，可以顯著提高轉型效率和經濟性，為企業創造更大價值。如果您想了解更多杜邦OH-樹脂怎么轉變成Cl-型的工藝研究相關的資訊，歡迎隨時在本網站留言或來電咨詢相關資訊！感謝您認真閱讀！
本文由水天藍環保(http://www.sqcost.cn/)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!
可能您還想了解：
掃一掃，立即咨詢
