STL-1000L自動化醫療廢水處理設備



設計方案

（1000L/H）



一、工程概況

設備名稱：1000L/H醫療廢水處理系統

使用單位：深圳市水天藍環?？萍加邢薰?/p>

安裝地點：廣西

處理對象：實驗室廢水設計單位：

執行標準：依據建設單位所提出的排放要求及地方環保要求

二、項目概況

醫療，實驗室污水中，含有許多無機物和有機物，如各種藥物、消毒劑、重金屬離子及難降解物質等。固此，對醫療，實驗室污水的處理，既要考慮消毒殺菌的衛生指標也應兼顧CODcr、BOD5及重金屬等環保指標。

根據同類實驗檢測廢水的污水排放情況，擬建一個處理廢水量500L/小時 的廢水處理設備，以保證廢水能達到執行外排污染物濃度《污水排入城市下水道水質標準》（CJ343-2010)C級。深圳市水天藍環保設備有限公司設計了切實可行的綜合污水處理方案。

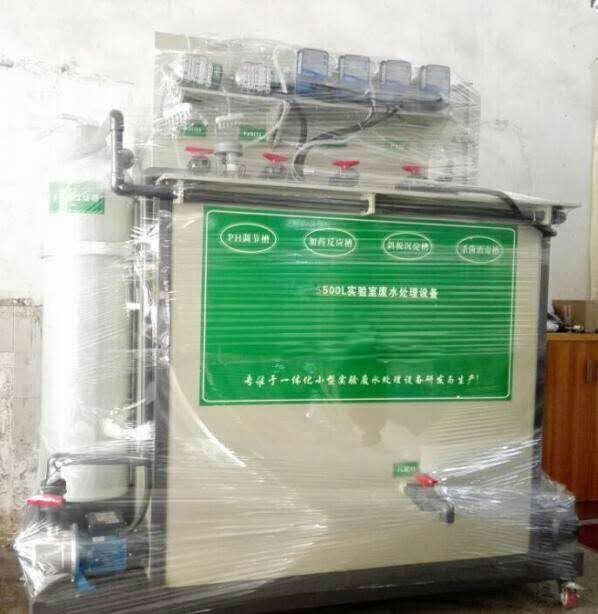

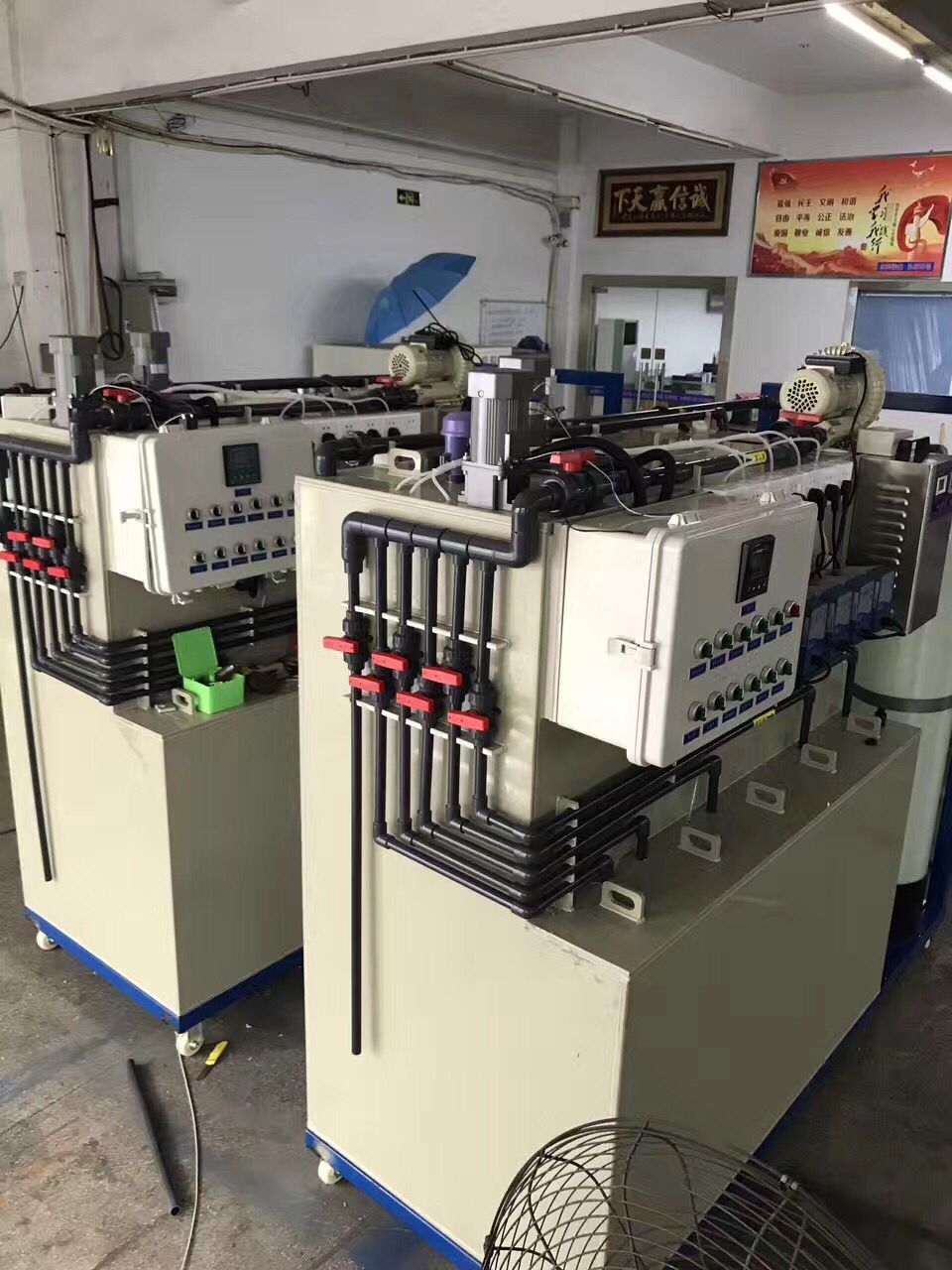

本產品是專為中、小型實驗檢測廢水機構，醫療機構而設計、開發的組合型自動廢水處理設備，其集先進的PH自控儀、反應槽、投藥組件一體，形成一個完整的廢水處理系統。用戶只需接上進、出水管,插上電源即能投入使用，無需復雜的工程性施工。合理的組合設計使得設備既便于操作，又節省場地，自動監測、自動投藥功能保證了廢水的處理效果，同時又使藥品的耗量和人力的需求降低到最底限度，本產品應用于各行業含重金屬、酸堿、高有機物、微生物混合的綜合廢水的處理。



三、設計依據及原則

3.1.設計依據

Ø《室外排水設計規范》（GB50013-2006）





Ø《室外給水設計規范》（GB50014-2006）

Ø《給水排水工程構筑物結構設計規范》（GB50069-2002）

Ø《建筑結構荷載規范》（GB50009-2001）

Ø《混凝土結構設計規范》（GB50010-2002）

Ø《砌體結構設計規范》（GB50003-2001）

Ø《建筑地基基礎設計規范》（GB50007-2002）

Ø《通用用電設備配電設計規范》（GB50055-93）

Ø《供配電系統設計規范》（GB50052-92）

Ø《低壓配電裝置及線路設計規范》（GB50054-95）

Ø《水處理設備制造技術條件》（JB 2932-1986 )

Ø貴公司所提供的相關資料

3.2.設計原則

1.遵循廣東省的環保政策、法規，確保出水各項指標達到設計要求，達到或優于貴公司所提出的排放要求；

2.因地制宜地根據客觀實際，在保證處理效果達標排放的前提下，盡量節省工程投資、節省用地、節省能源、降低運行成本。

3.廢水處理工藝技術先進可靠、簡單實用、經濟合理、高效節能、確保水處理效果、減少工程投資與日常運行費用、管理維護方便。合理采用機械與自動化操作，減輕操作人員的勞動強度。

4.積極穩妥地采用廢水處理新技術、新設備、新材料，采用優質國產化設備，以節省項目投資。

5.妥善處理和處置廢水處理過程中產生的各類污泥，選用噪聲小的設備，避免對環境造成二次污染；

6.規范操作，實現科學現代化的管理，既保證廢水處理設施的自動化管理，利于統一協調，自控系統和儀表監測力求簡單實用，宜于長期使用。

四、工程范圍

1.工程內容,包括一體化設備的設計、采購、安裝、調試等。

2.自來水（0.15MPa）、電源(380V/50HZ)、壓縮空氣(0.15MPa)由甲方負責接入廢水處理站。

五、設計參數

5.1.污水水質

根據類似，醫療，學校實驗廢水綜合后的水質如表5-1所示：

表5-1原水污染物濃度

項目	CODcr (mg/l)	PH	苯系物(mg/l)	Gr (mg/l)	Ni (mg/l)	色度
數值	350	6	1-2	2~3	2~3	80



5.2.污水水量

本方案廢水設計處理規模500L/H實驗廢水1套，每天8-20小時運行。



5.3.排放標準

根據其他中型醫院的要求，外排污染物濃度執行《污水排入城市下水道水質標準》（CJ343-2010)C級

項目	CODcr (mg/l)	PH	苯系物(mg/l)	Gr (mg/l)	Ni (mg/l)	色度
數值	300	6-9	1	1	1	50





六、工藝選擇及處理流程

6.1.工藝選擇

根據當?shù)丨h(huán)保要求和本項目進水水質，結合我公司同類型工業廢水的處理經驗，本項目的處理流程為：

6.2.工藝說明

原水經原水箱收集，經廢水提升泵提升至格柵調節槽,過濾及結構性沉降。后面經過兩道加藥反應，沉降大部分懸浮物及有機物,再經濾錐形結構反應槽對廢水進行自然沉淀，污泥減量少，2-4個月清理一次；再經過氧化殺菌段采用先進的氧化加藥裝置,對菌體及COD等進一步去除,為確保廢水處理效果，本設計設置多介質活性炭過濾作為排放的保障把關措施。多介質活性炭過濾可以去除廢水中殘余的各種懸浮物，重金屬，部分色度、有機物、膠體、細菌等。

由于本項目廢水處理量小，為便于操作管理、降低投資、節省用地，本設計將流程中的反應部分設計成間歇處理。

七、設備設施清單明細與報價

7.1、設備設施明細表

序號	名稱及規格型號	單位	數量	備注
1	廢水收集槽10T，PE	座	1	客戶自備
2	原水泵MD55R(1m3/h,10m)	臺	1	耐酸堿
3	提升泵MD55R(1m3/H,30m)	臺	1	耐酸堿
4	過濾泵MD55R(1m3/H,30m)	臺	1	耐酸堿
5	加藥系統	套	4	SEKO
6	溶藥攪拌機	臺	2	PP定制
7	液位計（高、中、低）	套	3	余姚
8	流量計	套	2	余姚
9	PH/ORP-800在線監測儀	套	1	合資
10	格柵調節槽（500*600*1500mm）	座	1	PP+鋼制
11	PH調劑槽（500*600*1500mm）	座	1	PP+鋼制
12	加藥反應槽（1000*600*1500mm）	座	1	PP+鋼制
13	斜板沉淀槽（600*600*1500mm）	座	1	PP+鋼制
14	殺菌消毒槽（400*600*1500mm）	臺	1	PP+鋼制
15	多介質過濾器（φ350*1500mm）	套	1	QYC
17	管件閥	項	1	UPVC
18	電控系統	項	1	正泰
19	管支架	項	1	鋼制
20	設備支架	批	1	BTE
21	標牌	項	1	合資
22	稅金：17%增值稅發票	項	1	已含
23	運費（含叉車等費用）	項	1	已含
